Pièces détachées Buderus GB172i.2 20-27 W KDW P/H

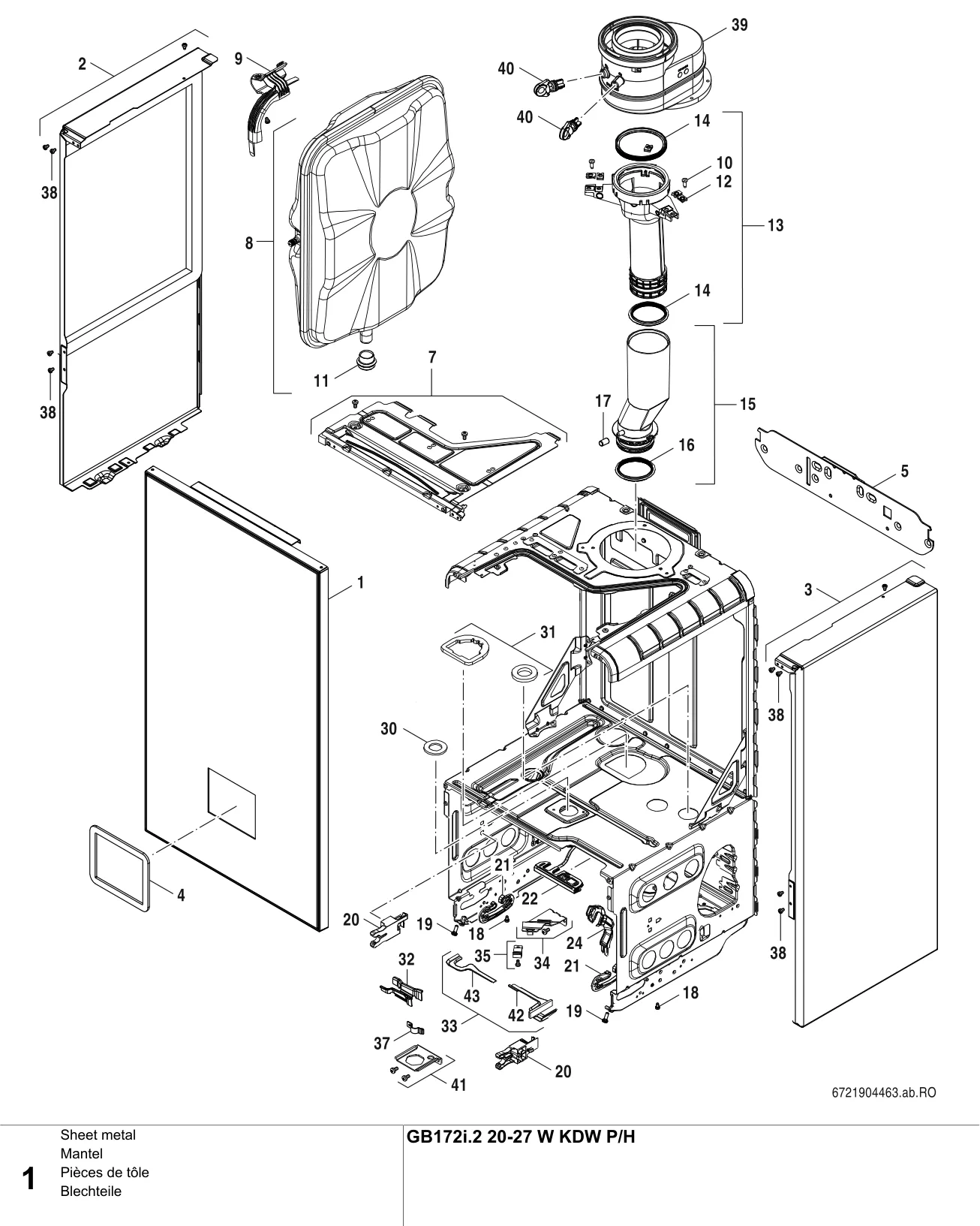

Schéma éclaté Pièces de tôle — Buderus GB172i.2 20-27 W KDW P/H

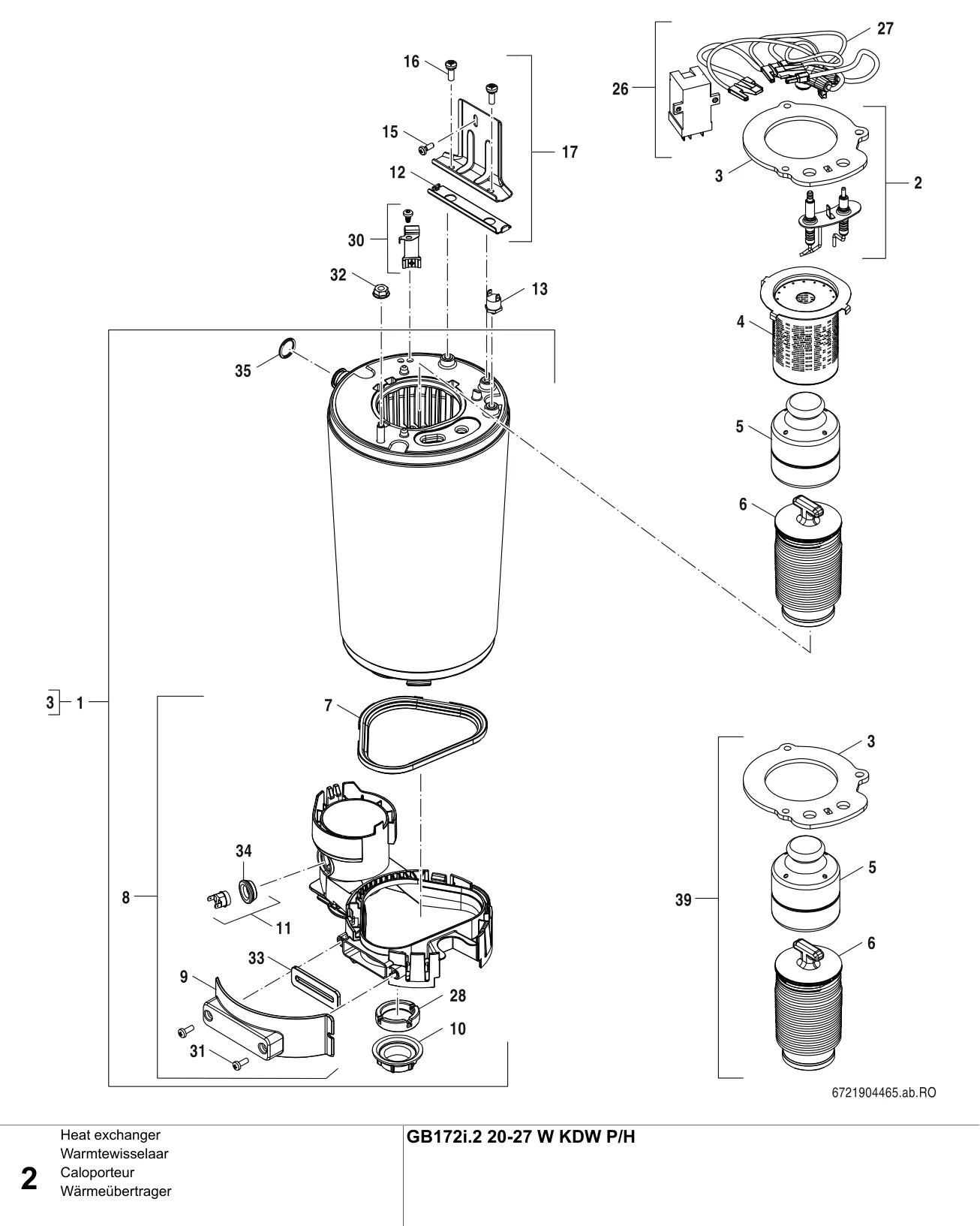

Schéma éclaté Caloporteur — Buderus GB172i.2 20-27 W KDW P/H

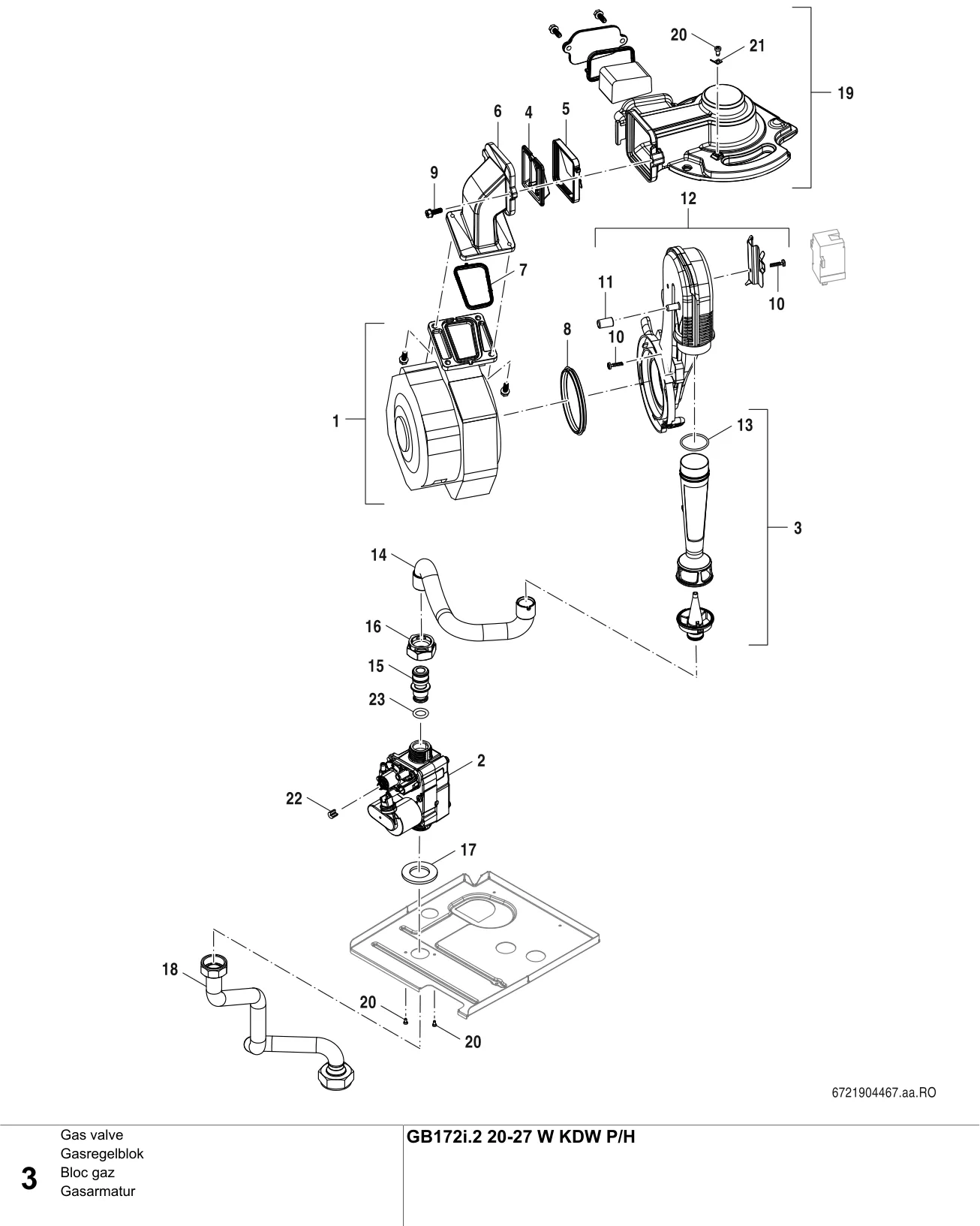

Schéma éclaté Bloc gaz — Buderus GB172i.2 20-27 W KDW P/H

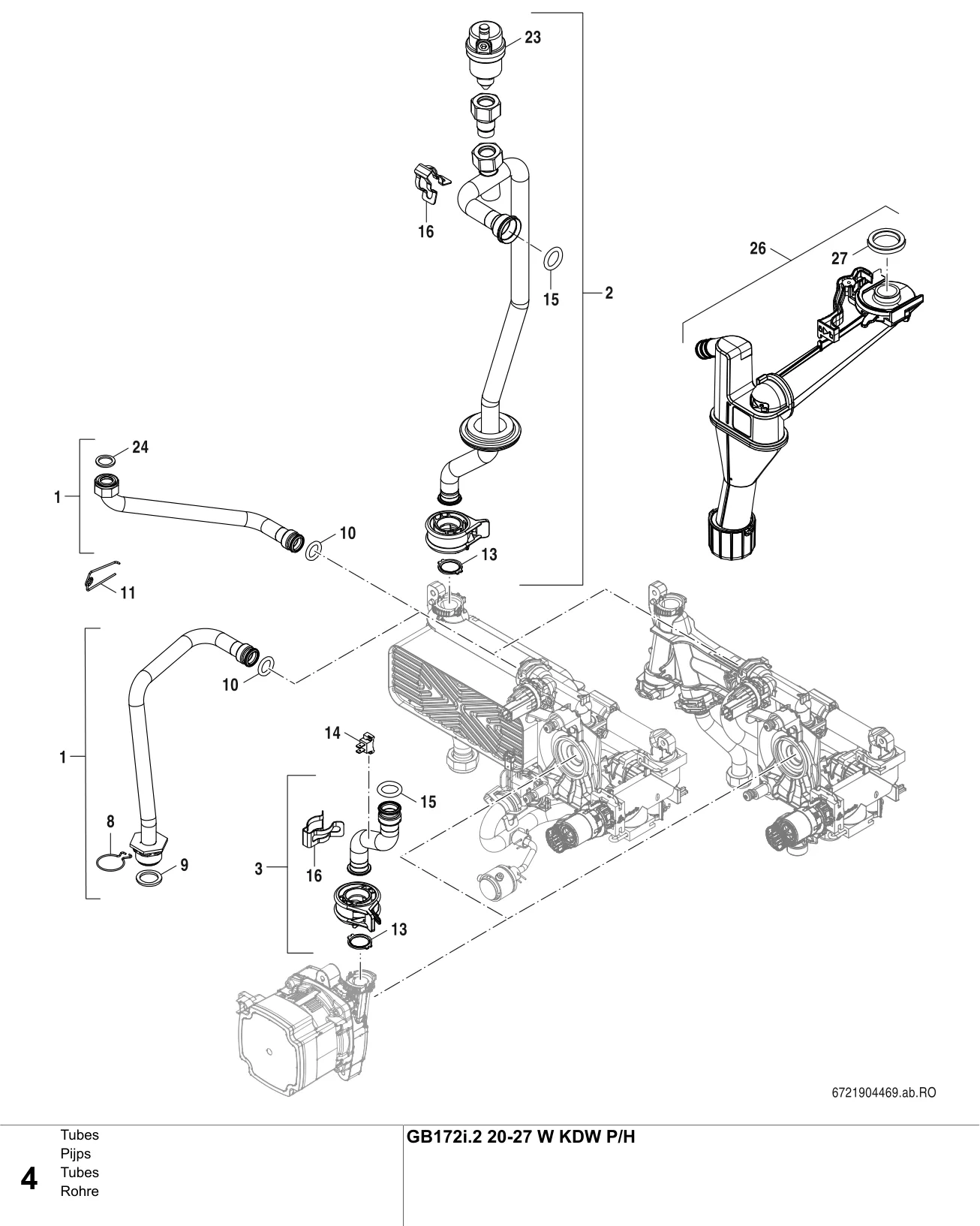

Schéma éclaté Tubes — Buderus GB172i.2 20-27 W KDW P/H

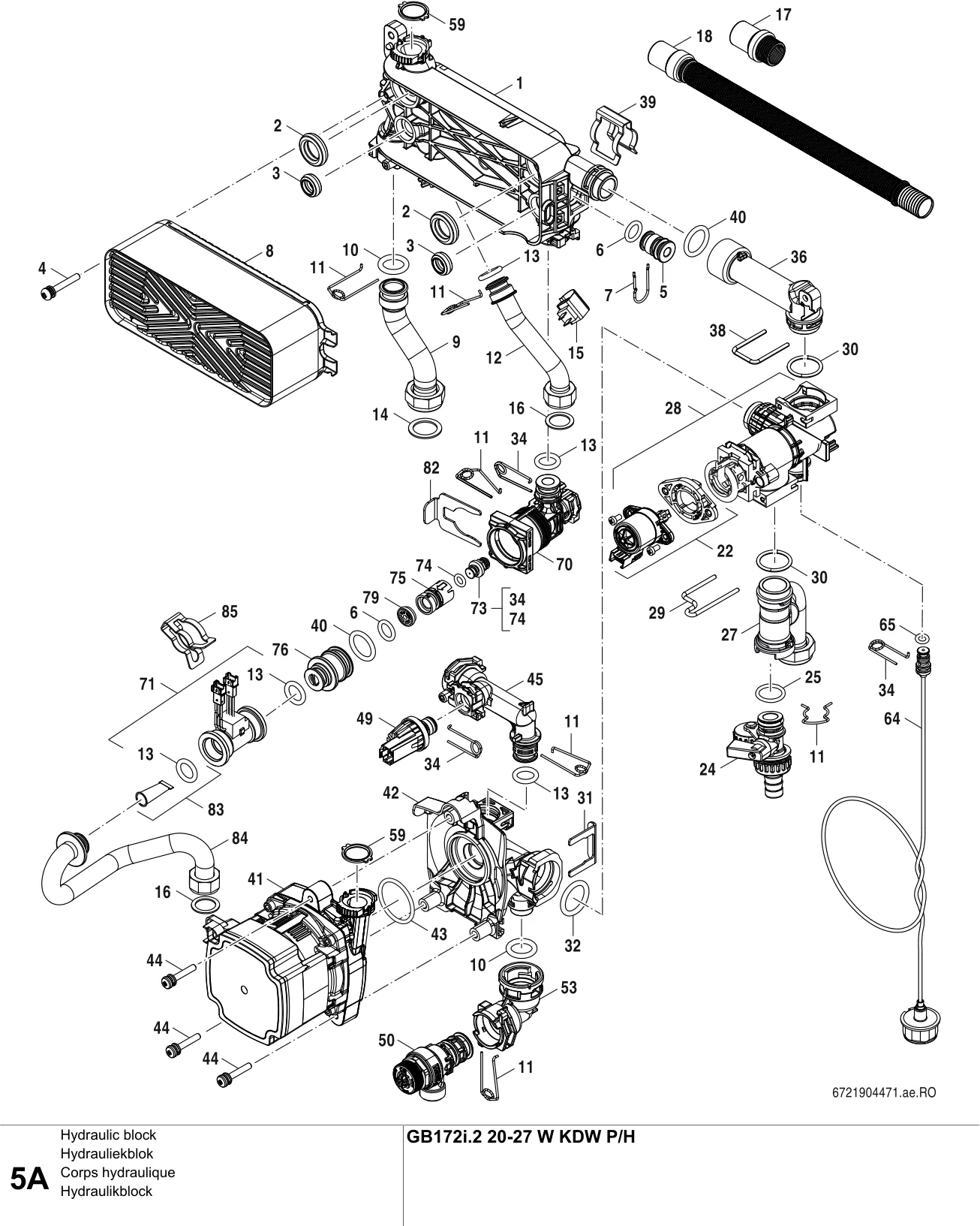

Schéma éclaté Corps hydraulique A — Buderus GB172i.2 20-27 W KDW P/H

Schéma éclaté Corps hydraulique A (5) — Buderus GB172i.2 20-27 W KDW P/H

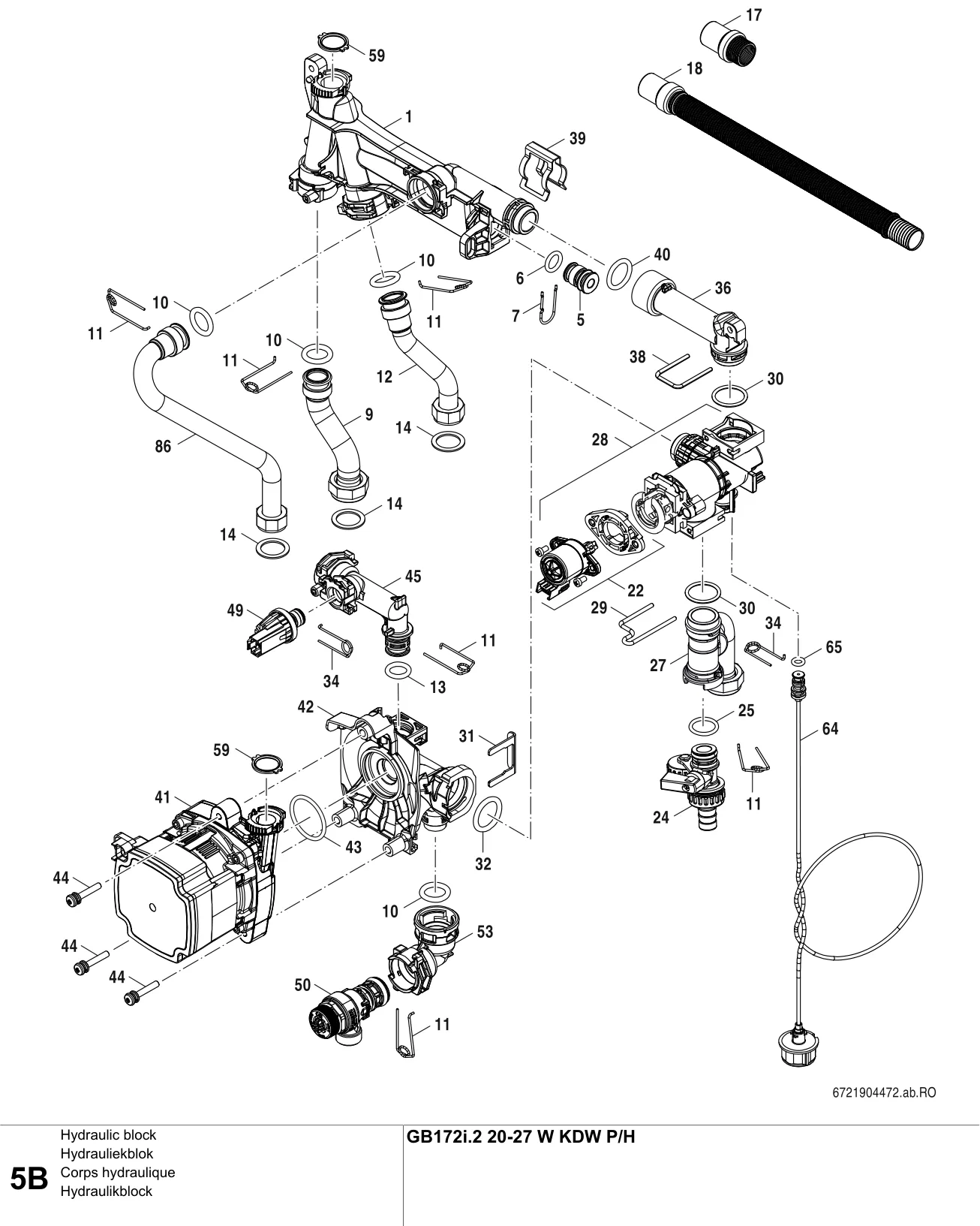

Schéma éclaté Corps hydraulique B — Buderus GB172i.2 20-27 W KDW P/H

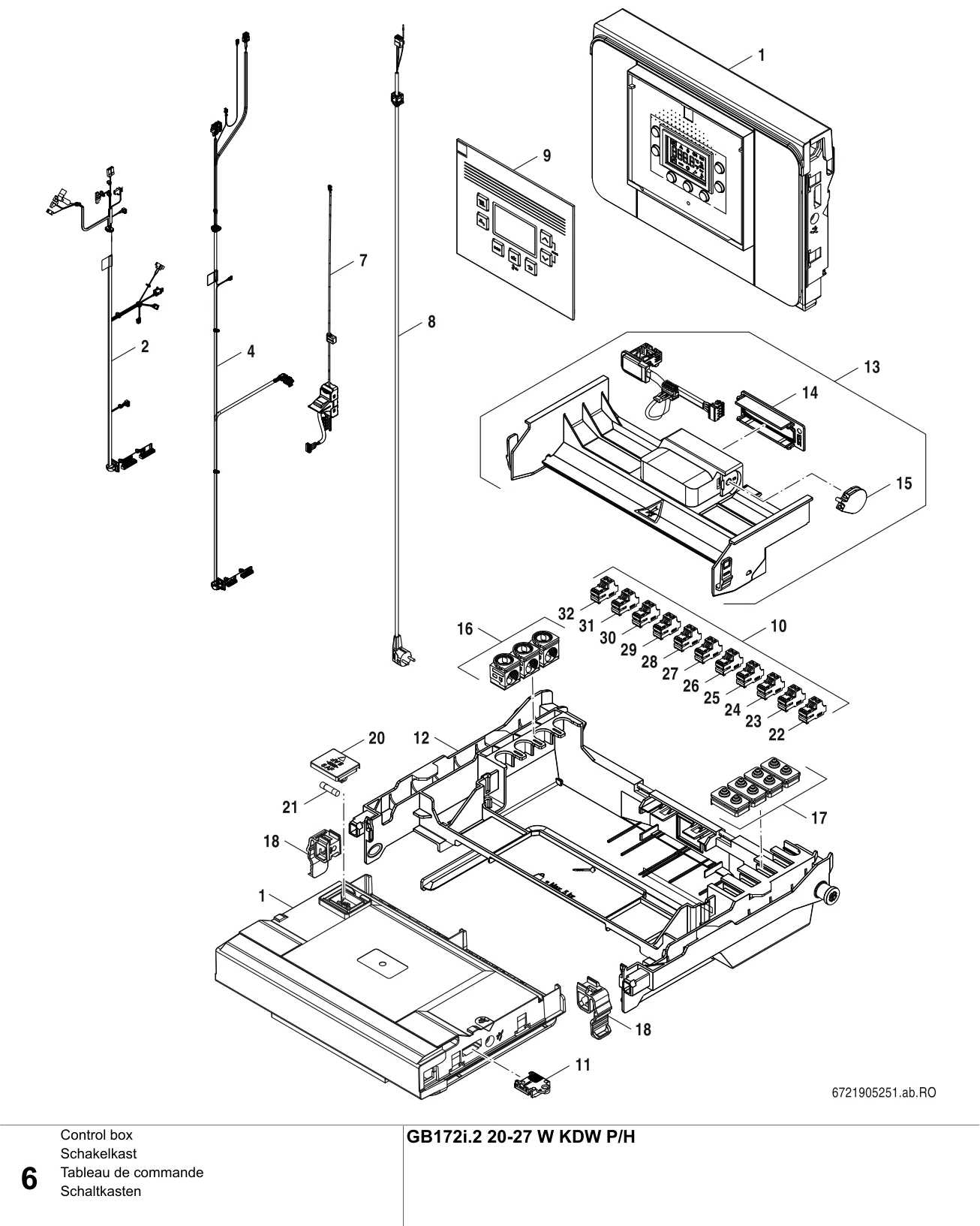

Schéma éclaté Tableau de commande — Buderus GB172i.2 20-27 W KDW P/H
