Grundfos In-line pompe TPD 65-170/2 A-F-A-BQQE-IW1
Réf: 98742448EAN: 5712600811706
Sur commande
4 757,70 €6 099,61 €
Soit 3 931,98 € HTVA
Livraison sur commande
BE · NL · LU · FR — gratuite dès 99 €
Pièce d'origine Grundfos
Garantie constructeur
Retour sous 14 jours
Non utilisée, emballage d'origine
Paiement sécurisé
Bancontact, Visa, Mastercard, PayPal
Conseil technique
Un chauffagiste agréé au +32 2 844 31 29
Description
Les pompes Grundfos TPD sont des pompes doubles centrifuges monocellulaires in-line monoblocs, équipées d'une garniture mécanique et destinées principalement à des applications telles que le chauffage/le refroidissement/les réseaux de chaleur. Les pompes sont équipées de moteurs à vitesse fixe.
La gamme de pompes doubles TPD améliore la fiabilité. En intégrant deux pompes en une, c'est le choix le plus économique pour les installations de chauffage, de refroidissement et de climatisation où la panne n'est pas une option. En cas de défaut, l'autre pompe est toujours prête à prendre le relais.
Une caractéristique clé est la conception monobloc, ce qui signifie que la pompe et le moteur sont des unités séparées - les rendant moins sensibles aux impuretés dans le liquide pompé par rapport aux pompes à rotor noyé. Un clapet anti-retour dans l'orifice de refoulement commun empêche le reflux du liquide pompé dans la pompe inactive, tandis que la chambre de la garniture mécanique spécialement conçue offre une circulation d'eau optimisée et une durée de vie prolongée de la garniture mécanique.
Pièce neuve d'origine Grundfos. Garantie légale de 2 ans.
Caractéristiques
| Référence fabricant | 98742448 |
| Marque | Grundfos |
| Code EAN | 5712600811706 |
| Série | TPD |
| Puissance du moteur en sortie (P2) | 2.2 (kW) |
| Classe d'article | Pompe de circulation en ligne |
| Volume refoulé max. | 36 (m³/h) |
| Pression de travail max. | 16 (bar) |
| Débit volumétrique (BEP) | 36 (m³/h) |
| Matériau du boîtier de la pompe | Fonte |
| Matériau du rotor de ventilateur/de la pompe | Fonte |
| Qualité du matériau du boîtier de la pompe | Fonte EN-GJL-250 (GG 25) |
| Classe de qualité du matériau du rotor de ventilateur | Fonte EN-GJS-400-15 (GGG 40) |
Voir les 53 autres caractéristiques
| Fréquence | 50 Hz |
| Pompe double | Oui |
| Communication | Sans |
| Courant nominal | 4.6 (A) |
| Moteur standard | Oui |
| Nombre de phases | 3 |
| Antidéflagration | Non |
| Groupe d'articles | Pompes et broyeurs |
| Standard radio 5G | Non |
| Tension assignée | 380 - 415 (V) |
| Vitesse de rotation | 2900 (1/min) |
| Amorçage automatique | Non |
| Température ambiante | -30 - 60 (°C) |

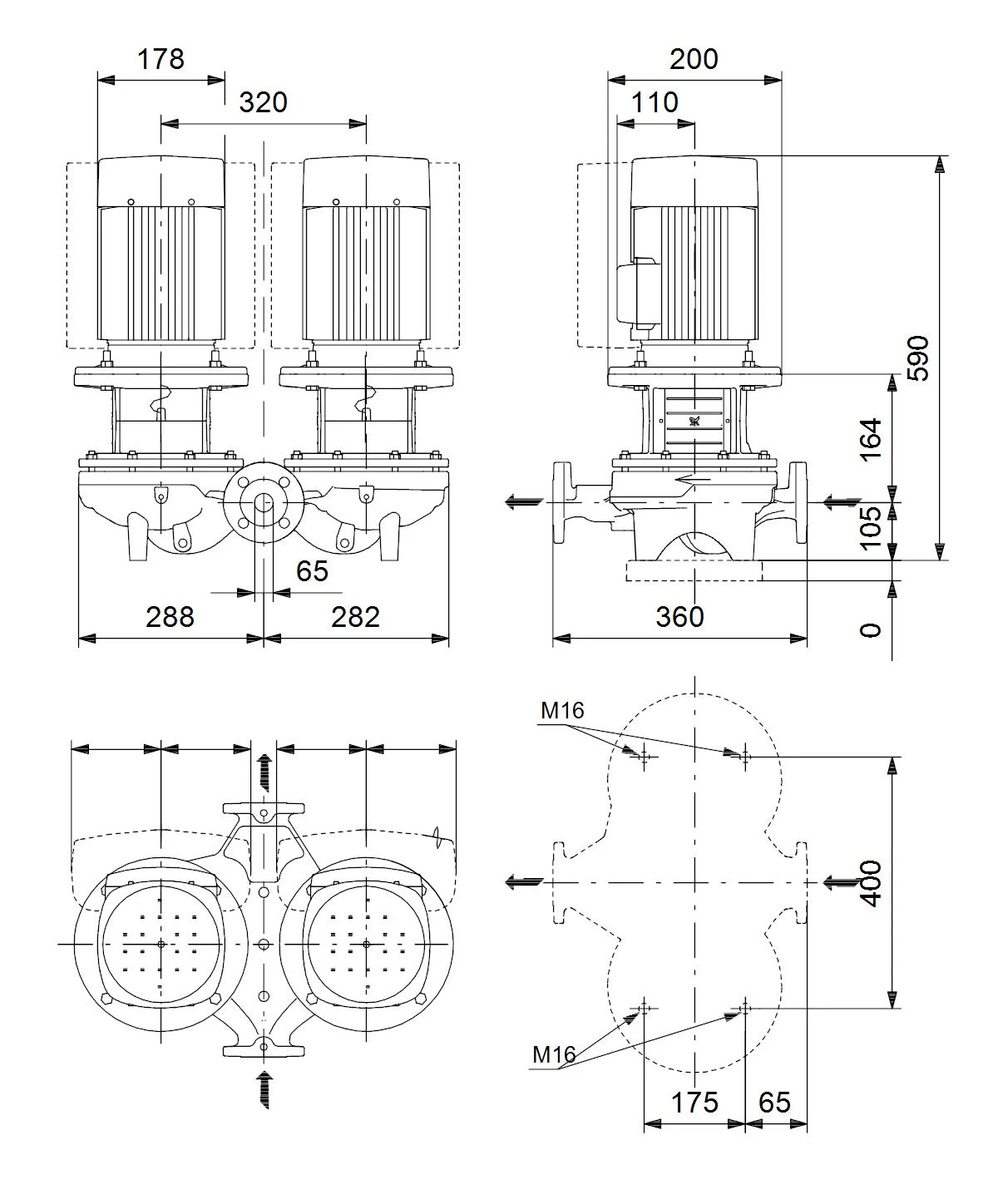

| Longueur d'encastrement | 360 (mm) |
| Raccordement électrique | Bornier de connexion |
| Standard radio Bluetooth | Non |
| Classe de protection (IP) | IP55 |
| Standard radio WLAN 802.11 | Non |
| Hauteur de refoulement max. | 17 (m) |
| Moteur avec arbre rallongé | Non |
| Raccord côté d'alimentation | Bride |
| Réglage du régime du moteur | Sans |
| Classe d'efficacité du moteur | IE3 |
| Interface PT100 / PT1000 / PTC | Non |
| Type raccordement côté sortie | Bride |
| Compteur d'impulsions d'interface | Non |
| Diamètre raccord côté pression | DN 65 |
| Protocole pris en charge pour KNX | Non |
| Indice d'efficacité minimum (MEI) | 0.7 |
| Signal d'interface 0-10 V / 2-10 V | Non |
| Type de raccordement côté sortie | EN 1092-2 |
| Raccordement standard côté entrée | EN 1092-2 |
| Signal d'interface 0-20 mA / 4-20 mA | Non |
| Contact de commutation sans potentiel | Non |
| Avec interface de communication RS-232 | Non |
| Avec interface de communication RS-485 | Non |
| Interface Pulse Width Modulation (PWM) | Non |
| Protocole pris en charge pour PROFIBUS | Non |
| Classe d'isolation conformément à IEC | F |
| Protocole pris en charge pour BACnet IP | Non |
| Protocole pris en charge pour Modbus RTU | Non |
| Protocole pris en charge pour Modbus TCP | Non |
| Protocole pris en charge pour le bus LIN | Non |
| Protocole pris en charge pour EtherNet/IP | Non |
| Protocole pris en charge pour PROFINET IO | Non |
| Diamètre raccordement côté alimentation | DN 65 |
| Protocole pris en charge pour CAN / CANOpen | Non |
| Protocole pris en charge pour BACnet MS / TP | Non |
| Protocole pris en charge pour LON / LONWorks | Non |
| Température moyenne (fonctionnement continu) | -25 - 120 (°C) |
| Étage de pression pour raccordement de flasque sortie | PN 16 |
| Hauteur de refoulement selon débit volumétrique (BEP) | 127.45 (kPa) |
| Raccord de l'étage de compression à bride côté entrée | PN 16 |
Installation par un professionnel recommandée
Cette pièce doit être installée par un technicien qualifié. En cas de doute, contactez un chauffagiste agréé.
