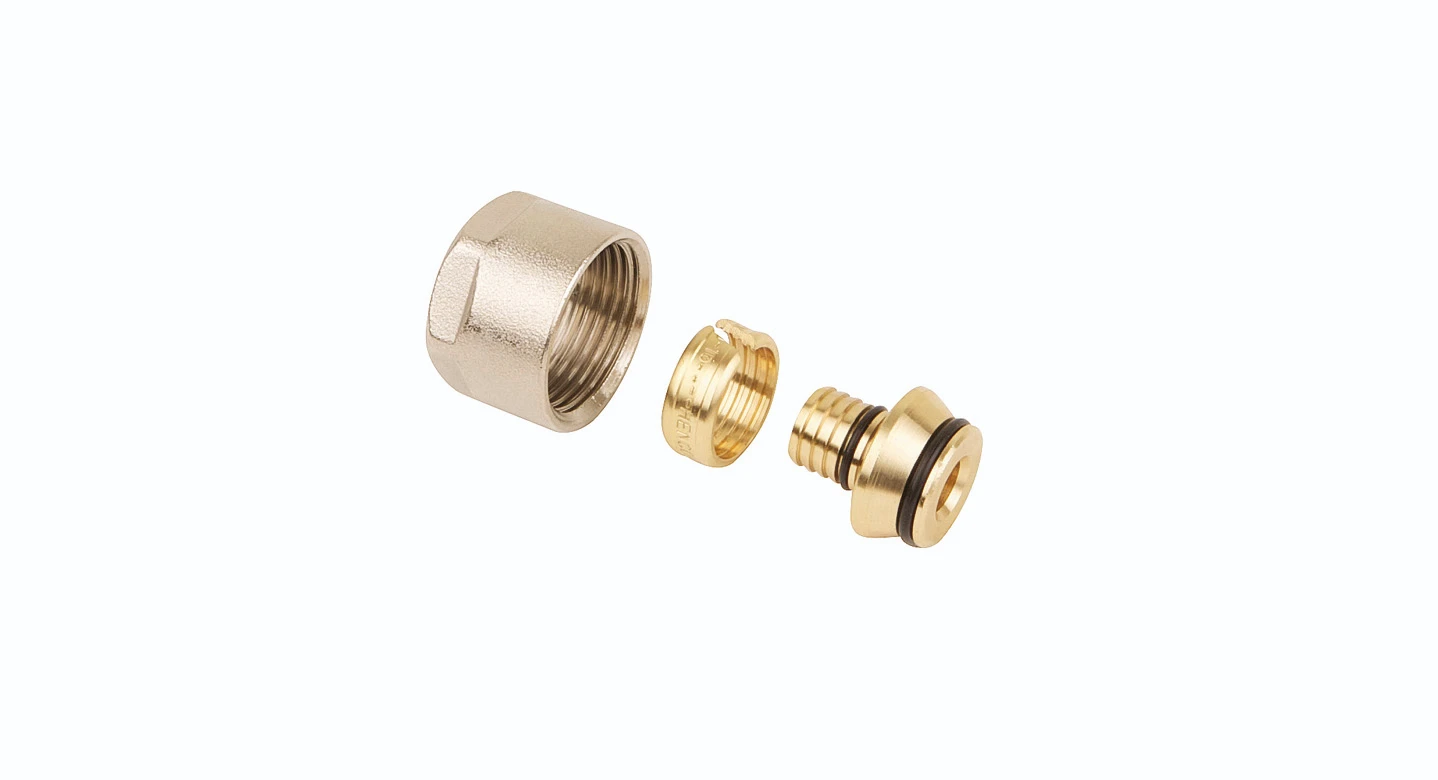

Henco laiton à visser raccord bicône EK3/4 x 20/2 alu - nickelé - prix par pièce
Réf: EK20-2
En stock
8,11 €10,35 €
Soit 6,70 € HTVA
Livraison 48h
BE · NL · LU · FR — Gratuite dès 99€
10+ ans d'expérience
Experts chauffage & sanitaire à votre service
Pièce d'origine Henco
Garantie constructeur — Identique à la pièce montée en usine
Retour sous 14 jours
Pièce non utilisée dans son emballage d'origine — Remboursement sous 5 jours
Paiement sécurisé
Visa, Mastercard, Bancontact, virement SEPA
Conseil technique gratuit
Un chauffagiste agréé vous répond au 02 844 31 29
Description
Le raccord Henco laiton à visser raccord bicône EK3/4 x 20/2 alu - nickelé - prix par pièce garantit une jonction étanche et durable entre les éléments de votre installation. Conforme aux normes européennes en vigueur.
Assemblage rapide, étanche et conforme aux pratiques professionnelles.
Idéal pour :
- Assemblage de canalisations cuivre, multicouche ou PER
- Adaptation de diamètres entre éléments d'installation
Caractéristiques clés : longueur 23 (mm) · longueur raccordement 1 11 (mm) · longueur de travail raccordement 1 11 (mm) · longueur raccordement 2 12.5 (mm) · longueur de travail raccordement 2 12.5 (mm) · pression de service maximale à 20 °c 10 (bar).
Pièce d'origine Henco, garantie constructeur 2 ans, identique à celle montée en usine.
Caractéristiques
| Référence fabricant | EK20-2 |
| Marque | Henco |
| Série | S-serie |
| Classe d'article | Raccord à 2 voies |
| Groupe d'articles | Raccords |
| Catégorie primaire | Raccords à compression |
| Catégorie secondaire | Raccords à compression laiton pour tubes multicouche |
| Type de douille | Serrage |
| Matériau | Laiton |
| Forme | Droit |
| Réduit | Non |
| Diamètre extérieur du tube raccordement 1 | 20 (mm) |
| Diamètre nominal raccordement 2 | 3/4" |
| Excentrique | Non |
| Longueur | 23 (mm) |
| Raccordement 1 | Bague de serrage |
| Matériau raccordement 1 | Laiton |
| Matériau raccordement 2 | Laiton |
| Avec robinet de distribution | Non |
| Protection de surface raccordement 1 | Non traité |
| Traitement de surface raccordement 1 | Non traité |
| Traitement de surface raccordement 2 | Non traité |
| Protection de surface raccordement 2 | Non traité |
| Matériau d'étanchéité | EPDM |
| Contrôle UL | Non |
| Rayon du coude | 0 (mm) |
| Lié au système | Oui |
| Avec butée | Oui |
| Résistant à la traction | Non |
| Longueur raccordement 1 | 11 (mm) |
| Température moyenne (fonctionnement continu) | -10 - 70 (°C) |
| Longueur de travail raccordement 1 | 11 (mm) |
| Longueur raccordement 2 | 12.5 (mm) |
| Longueur de travail raccordement 2 | 12.5 (mm) |
| Largeur de clé | 0 (mm) |
| Diamètre de clé universelle | 0 (mm) |
| Pression de service maximale à 20 °C | 10 (bar) |
| Classe de rigidité annulaire | Autre |
| Standard Dimension Ratio (SDR) | 0 |
| Fermé | Non |
| Avec purgeur d'air | Non |
| Essais FM | Non |
| Essais LPCB | Non |
| Label de qualité ULC | Non |
| Avec matériau d'étanchéité | Oui |
| Qualité du matériau raccordement 2 | CuZn40Pb2 (CW617N) |
| Qualité du matériau raccordement 1 | CuZn40Pb2 (CW617N) |
| Avec isolation thermique | Non |
| Certificat DIN-CERTCO | Non |
| Certifié VdS | Non |
| Avec homologation TÜV | Non |
| Label de qualité DVGW pour le gaz | Non |
| Label de qualité DVGW pour l'eau | Non |
| Sceau de contrôle KIWA | Oui |
| Sceau de qualité Gastec QA | Non |
| Homologation selon BBR/EKS | Non |
| Sceau de contrôle KOMO | Oui |
Installation par un professionnel recommandée
Cette pièce doit être installée par un technicien qualifié. En cas de doute, contactez un chauffagiste agréé.
Questions fréquentes
Quel produit d'étanchéité utiliser ?
Pour un raccord fileté : filasse + pâte d'étanchéité chauffage, ou ruban téflon (PTFE) selon le diamètre. Pour un raccord à joint plat : remplacer systématiquement le joint à chaque montage.
Faut-il un essai en pression après pose ?
Oui, une mise en pression du circuit suivie d'une vérification visuelle des raccords à 1,5 fois la pression de service est recommandée avant remise en service définitive.
La référence EK20-2 est-elle une pièce d'origine Henco ?
Oui. Cette pièce Henco est strictement identique à celle montée en usine, avec la référence fabricant EK20-2. Elle est livrée neuve, scellée d'origine, avec la garantie constructeur de 2 ans.
Quel est le délai de livraison ?
Les commandes passées avant 19 h les jours ouvrables sont expédiées le jour même et livrées en Belgique, aux Pays-Bas, au Luxembourg et en France sous 48 h à 4 jours ouvrables selon la destination. La livraison est gratuite dès 99 € d'achat.
Puis-je retourner cette pièce si elle ne convient pas ?
Vous disposez d'un droit de rétractation de 14 jours après réception. La pièce doit être non utilisée, dans son emballage d'origine. Le remboursement intervient sous 5 jours ouvrés à compter de la réception du retour.
